Капиллярный /Пенетрационный метод. Метод тестирования: Неразрушающий контроль сварных швов. Капиллярный контроль. Уровни приемки (EN ISO 23277:2015)
Капиллярный метод неразрушающего контроля предназначен для обнаружения поверхностных дефектов, невидимых невооруженным глазом. Он основан на использовании капиллярных свойств жидкостей (на капиллярном проникновении внутрь дефектов специальных индикаторных жидкостей).
Этим методом выявляют дефекты путем образования на поверхности объекта контроля индикаторных рисунков с высоким оптическим (яркостным и цветовым) контрастом и с шириной, превышающих ширину раскрытия дефектов.
При контроле на поверхность объекта контроля наносят специальную смачивающую жидкость (проникающую жидкость, пенетрант), которая под действием капиллярных сил заполняет полости поверхностных дефектов. Затем эту жидкость удаляют с поверхности контроля. Дефекты выявляются путем нанесения на поверхность контроля проявителя, который поглощает пенетрант, оставшийся в полостях дефектов. В результате этого процесса образуется красный индикаторный рисунок на белом фоне проявителя (цветная дефектоскопия) или люминесцирующий индикаторный рисунок в ультрафиолетовых лучах (люминисцентная дефектоскопия).

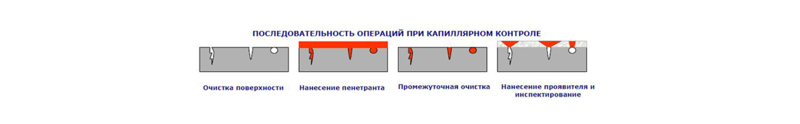

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ПРИ КАПИЛЛЯРНОМ МЕТОДЕ
Капиллярный метод (PT)
